船用輸油臂
    發布時間: 2019-02-11 16:23
船用輸油臂是安裝在碼頭上,用於液體介質裝卸作業的設備,並具有適應不同潮汐,幹舷及船體運動的能力。
輸油臂的旋轉接頭采用合金鋼或不鏽鋼材料,應用複式滾道,能承受苛酷的軸向、徑向及力矩載荷且轉動靈活,不泄漏,接頭的可拆式設計使設備維修時不需要進一步分解臂就能夠檢查、更換密封圈,因此可以不必要準備起吊設備,並可減少停機時間。
船用輸油臂可配備電液控製係統、超限報警係統、防靜電係統和潤滑劑集成加注係統等功能性模塊,使設備的操作更簡單、運行更可靠。

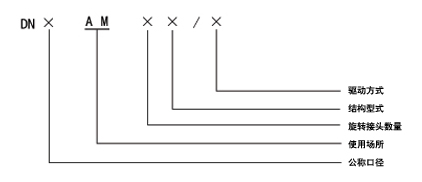

型號說明




  • 公稱口徑:按輸油臂液相管口徑
  • 使用場所代碼:用AM字母表示,用於海岸碼頭或內河碼頭
  • 旋轉接頭數量代碼:計算液相管旋轉接頭 6-6個旋轉接頭
  • 結構型式代碼:1- 自支承單管
    2- 混支承單管
    3- 分支承單管
    4- 分支承雙管
  • 驅動方式代碼 M- 手動   H- 液壓驅動


示例
公稱口徑為250,分支承單管液壓驅動船用輸油臂,表示為DN250 AM63/H 。

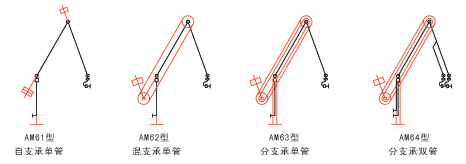

主要型號及其結構簡圖

設計製造驗收規範/標準

- HG/T21608-96
- JT392
- OCIMF
- H/QB1006-93
- GB50235
- GB 8163
- GB8918
- GB308
- JB755-85
- GB 3323-87
- GB3766
- GB3836.1
- DIN8563 T1
- DIN8563 T2
- DIN8563 T3
- GB985-88
- GB/T 8923-88
- GB/T 13384-92

《液體裝卸臂》
《港口輸油臂》
《海洋裝卸臂規範》
《流體裝載臂》製造部分
《工業金屬管道工程施工及驗收規範》
《輸送流體用無縫鋼管》
《優質鋼絲繩》
《滾動軸承鋼球》
《壓力容器鍛件技術要求》
《鋼熔化焊接接頭射線照相和質量分級》
《液壓係統通用技術條件》
《爆炸環境用防爆電氣設備通用要求》
《焊接結構的長度和角度自由公差》
《焊接質量保證,對工廠要求》
《焊接結構的形狀和位置自由公差》
《氣焊手工電焊及氣體保護焊焊縫坡口的基本形式與尺寸》
《塗裝前鋼材表麵鏽蝕和除鏽等級》
《機電產品包裝通用技術條件- 業主特別要求執行的其它標準》
